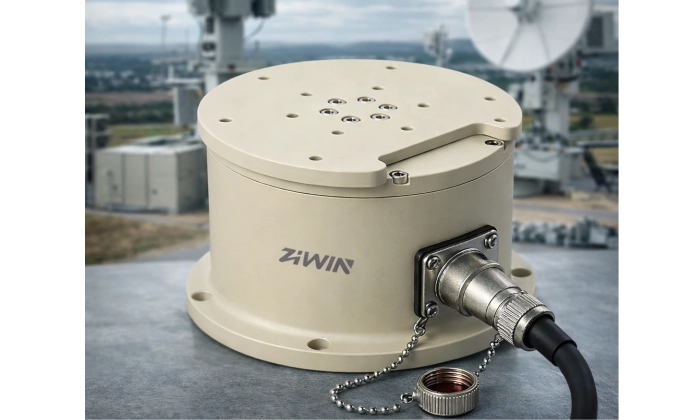

Chọn bộ định vị phù hợp cho ăng-ten và hệ thống Radar

Ăng-ten và hệ thống Radar vốn đã được định hướng. Hiệu suất của chúng không chỉ phụ thuộc vào chất lượng cảm biến, mà còn phụ thuộc vào mức độ chính xác và đáng tin cậy mà chúng được định hướng trong không gian.

Khi thiết kế các hệ thống như vậy, một quyết định quan trọng là chọn nền tảng định vị phù hợp. Trong khi các định vị nghiêng Pan được biết đến rộng rãi, nhiều ứng dụng ăng-ten và Radar không yêu cầu chuyển động hai trục đầy đủ. Trong những trường hợp này, Bộ định vị xoay ngang, còn được gọi là bộ định vị góc phương vị, thường cung cấp một giải pháp hiệu quả và mạnh mẽ hơn.

Bài viết này, được cung cấp bởiZiwin, Giải thích cách chọn Bộ định vị phù hợp cho hệ thống ăng ten và Radar, và khi nào giải pháp ngang một trục là lựa chọn tốt hơn.

Tại sao điều khiển hướng lại quan trọng trong hệ thống ăng ten và Radar

Cả ăng-ten và Radar đều dựa vào định hướng chính xác để hoạt động chính xác.

* Ăng ten phải được căn chỉnh để thiết lập và duy trì các liên kết truyền thông định hướng.

* Radar Phải quét các khu vực xác định để phát hiện, theo dõi và giám sát mục tiêu.

Trong hầu hết các hệ thống, hướng ngang (phương vị) là biến chính. Căn chỉnh dọc thường được cố định, đặt trước cơ học hoặc được xử lý bởi chính thiết kế cảm biến. Do đó, việc kiểm soát góc phương vị chính xác thường quan trọng hơn là cung cấp độ linh hoạt nghiêng hoàn toàn.

Bộ định vị ăng ten là gì?

Bộ định vị ăng ten là một nền tảng cơ học được sử dụng để định hướng ăng-ten theo hướng mong muốn.

Trong nhiều hệ thống truyền thông và phát hiện, Bộ định vị ăng ten được sử dụng để:

* Ăng ten điểm tới các vị trí cụ thể

* Quét qua các lĩnh vực được xác định

* Tìm kiếm và khóa tín hiệu

Khi chuyển động ăng ten được giới hạn trong xoay ngang, Bộ định vị quay ngang đóng vai trò là Bộ định vị ăng ten nhỏ gọn và đáng tin cậy, mang lại khả năng điều khiển phương vị chính xác với độ phức tạp hệ thống tối thiểu.

Sử dụng bộ định vị xoay ngang cho ăng ten

Máy định vị quay ngang được sử dụng rộng rãi trong các ứng dụng ăng ten trong đó điều khiển phương vị là yêu cầu chính.

Các trường hợp sử dụng ăng-ten điển hình bao gồm:

* Ăng ten truyền thông định hướng

* Ăng ten Radar

* Ăng ten phân tích phổ và giám sát RF

Trong các hệ thống này, một nền tảng quay ngang cho phép:

* Căn chỉnh góc phương vị chính xác

* Mẫu quét có thể lặp lại

* Hoạt động ổn định lâu dài dưới tải

Bằng cách loại bỏ chuyển động thẳng đứng không cần thiết, hệ thống trở nên dễ dàng tích hợp, điều khiển và bảo trì hơn.

Bộ định vị Radar là gì?

Bộ định vị Radar được sử dụng để định hướng các cảm biến Radar cho mục đích quét và theo dõi. Tùy thuộc vào ứng dụng, hệ thống Radar có thể yêu cầu chuyển động đa trục hoặc một trục.

Nhiều hệ thống Radar dựa vào chức năng quét ngang để theo dõi các khu vực xung quanh. Đối với các ứng dụng này, bộ định vị xoay ngang cung cấp một cách hiệu quả để xoay cảm biến Radar trên phạm vi 360 ° đầy đủ hoặc trong các khu vực được xác định trước.

Sử dụng bộ định vị xoay ngang cho hệ thống Radar

Trong các hệ thống dựa trên Radar, Máy định vị quay ngang thường được sử dụng cho:

* Giám sát chu vi

* Giám sát ven biển và Hàng Hải

* Phát hiện chống máy bay không người lái

* Bảo vệ cơ sở hạ tầng quan trọng

Được gắn trên nền tảng quay ngang, hệ thống Radar có thể:

* Quét góc phương vị liên tục

* Theo dõi mục tiêu trên các khu vực rộng

* Duy trì định hướng và độ lặp lại nhất quán

Bởi vì các mô-đun Radar thường tương đối nặng, các nền tảng Trục Đơn Cũng mang lại lợi thế về khả năng chịu tải và độ ổn định cơ học.

Khi nào thiết bị định vị nghiêng cần thiết cho ăng ten hoặc Radar?

Trong khi các định vị quay ngang là đủ cho nhiều ứng dụng, có trường hợp mộtThiết bị định vị nghiêng xoayLà bắt buộc.

Máy định vị nghiêng thường cần thiết khi:

* Mục tiêu di chuyển đáng kể về độ cao cũng như góc phương vị

* Quét dọc là điều cần thiết cho hiệu suất hệ thống

* Hệ thống phải theo dõi các vật thể trên không hoặc trên cao trong không gian ba chiều

Ví dụ bao gồm các hệ thống theo dõi tiên tiến được triển khai ở địa hình đồi núi hoặc các ứng dụng yêu cầu điều chỉnh góc thẳng đứng liên tục.

Các yếu tố chính cần cân nhắc khi chọn bộ định vị

Khi chọn bộ định vị cho hệ thống ăng ten hoặc Radar, điều quan trọng là phải xem xét các yếu tố sau:

* Yêu cầu chuyển động: Chỉ góc phương vị hoặc độ cao góc phương vị

* Trọng lượng tải trọng: bao gồm ăng ten, Radar, giá đỡ và cáp

* Độ chính xác định vị: Yêu cầu độ chính xác chỉ và độ lặp lại

* Tích hợp hệ thống: Giao diện điều khiển và giao thức truyền thông

* Điều kiện môi trường: gió, nhiệt độ và tiếp xúc ngoài trời

Đánh giá các yếu tố này sớm trong quá trình thiết kế giúp đảm bảo rằng bộ định vị được chọn phù hợp với nhu cầu vận hành thực tế.

Kết luận

Chọn bộ định vị phù hợp là một bước quan trọng trong việc thiết kế các hệ thống ăng ten và Radar đáng tin cậy.

Đối với các ứng dụng mà điều khiển phương vị là yêu cầu chính, Bộ định vị quay ngang cung cấp một giải pháp nhỏ gọn, ổn định và hiệu quả. Nó đơn giản hóa thiết kế hệ thống trong khi cung cấp độ chính xác cần thiết cho giao tiếp định hướng, quét và phát hiện.

Thiết bị định vị Pan Tilt vẫn cần thiết cho các ứng dụng đòi hỏi chuyển động ba chiều đầy đủ, nhưng trong nhiều hệ thống ăng ten và Radar, các nền tảng ngang một trục mang lại sự cân bằng tối ưu giữa hiệu suất và độ phức tạp.
