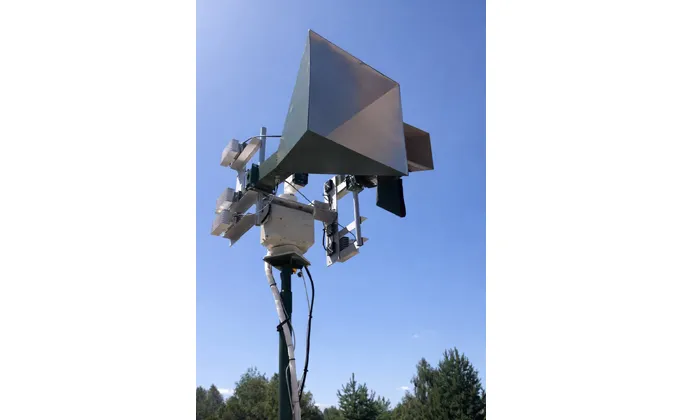

Làm thế nào để chọn một nền tảng nghiêng Pan cho Ăng-ten định hướng trong hệ thống máy bay không người lái

Giới thiệu

Khi máy bay không người lái (UAV) trở nên có giá cả phải chăng và dễ vận hành hơn, hoạt động của máy bay không người lái trái phép đã mở rộng từ các sự cố phiền toái thường xuyên đến mối quan tâm an ninh và an toàn dai dẳng. Sân bay, cảng, khu dầu khí, nhà máy điện, cơ sở Chính phủ và các cơ sở công nghiệp ngày càng yêu cầu phát hiện sớm và nhận thức tình huống đối với máy bay không người lái tầm thấp, thường vượt ra ngoài phạm vi thực tế của giám sát hoàn toàn trực quan.

Đối với nhiều chương trình, Phương pháp theo dõi và Tìm Hướng (DF) Tần số vô tuyến là nền tảng thiết thực để nhận thức không phận. Thay vì chỉ dựa vào camera tầm nhìn, hệ thống giám sát RF có thể phát hiện và mô tả các tín hiệu liên quan đến máy bay không người lái, vòng bi ước tính, và giúp người vận hành hiểu vị trí của máy bay không người lái và cách điều khiển máy bay.

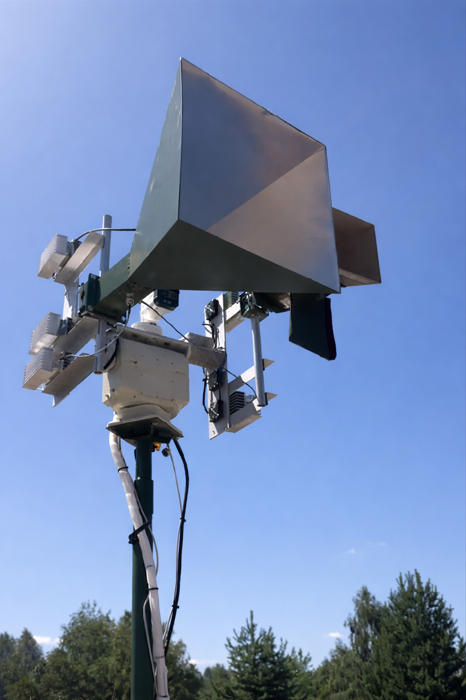

Ăng ten Định Hướng là trung tâm của các kiến trúc giám sát RF và DF này. Tuy nhiên, ăng ten định hướng chỉ mang lại mức tăng lý thuyết và Độ phân giải góc khi được chỉ chính xác và giữ ổn định theo thời gian. Đó là lý do tại sao lớp cơ học-Đặc biệt là nền tảng Pan Tilt đặt ăng-ten ở góc phương vị và độ cao-có thể trở thành một yếu tố quyết định trong hiệu suất thực tế.

Hướng dẫn tập trung vào người mua này giải thích cách chọn nền tảng Pan Tilt cho ăng ten định hướng trong các hệ thống máy bay không người lái. Điểm nhấn là thực tế kỹ thuật: Tổng tải trọng được cài đặt, độ chính xác và độ lặp lại, khả năng chịu tải gió, độ bền ngoài trời, tích hợp với phần mềm điều khiển và bảo trì Vòng đời.

Tại sao nền tảng Pan Tilt quan trọng trong giám sát RF máy bay không người lái ngược chiều

Ăng ten Định hướng cung cấp độ lợi cao và độ rộng chùm tia Tương Đối Hẹp để cải thiện độ nhạy và ước tính vòng bi. Trong thực tế, hiệu suất của chúng phụ thuộc vào định hướng cơ học chính xác. Các lỗi nhỏ hoặc trôi có thể làm giảm độ chọn lọc định hướng, đưa ra sự không chắc chắn trong việc tìm hướng và gây ra các khoảng trống che phủ trong quá trình quét.

Giám sát RF Counter-Drone thường liên tục và không giám sát. Nền tảng có thể được gắn trên cột, tháp, mái nhà hoặc các cấu trúc ven biển, nơi gió, độ rung, độ ẩm và nhiệt độ đạp xe là không thể tránh khỏi. Nếu nền tảng định vị Phát triển phản ứng dữ dội, trượt dưới tải hoặc chậm trôi khi giữ một góc cố định, hệ thống có thể vẫn hoạt động-nhưng độ tin cậy phát hiện và độ chính xác theo dõi của nó sẽ bị suy giảm.

Một nền tảng Pan Tilt được lựa chọn phù hợp giúp cung cấp ba điều mà các nhóm RF quan tâm: (1) ăng ten ổn định chỉ dưới áp lực môi trường, (2) cài đặt trước có thể lặp lại cho các thói quen quét và hiệu chuẩn, và (3) hoạt động đáng tin cậy với bảo trì tối thiểu trong suốt chu kỳ triển khai dài.

Các yếu tố chính khi chọn bệ nghiêng

1. xác định tổng tải trọng đã cài đặt (không chỉ trọng lượng ăng-ten)

Lỗi lựa chọn phổ biến nhất là chỉ sử dụng trọng lượng danh nghĩa của ăng-ten. Trong lĩnh vực này, nền tảng này mang một cụm ăng ten hoàn chỉnh. Tổng tải trọng được cài đặt thường bao gồm ăng-ten, giá đỡ, tấm Bộ chuyển đổi, phần cứng quản lý cáp, cáp RF và đầu nối, Vỏ bảo vệ Tùy chọn (chẳng hạn như radome), và bất kỳ Bộ phận gia cố nào được thêm vào để giảm rung.

Đối với các hệ thống Ăng ten Định hướng từ trung bình đến lớn được sử dụng trong giám sát RF, Tổng tải trọng được lắp đặt thường tiếp cận 40-50 kg sau khi bao gồm tất cả các thành phần cơ học và cáp. Con số chính xác thay đổi theo Dải tần số, kiểu ăng ten (log-periodic, mảng Yagi, ăng ten bảng, mảng DF) và phương pháp lắp đặt, nhưng tải trọng cấp hệ thống là những gì nền tảng Pan Tilt phải hỗ trợ liên tục.

Cách tốt nhất là chọn một nền tảng có biên độ an toàn ít nhất 20-30% so với tải trọng đã cài đặt. Biên độ này không phải là về tiếp thị; nó làm giảm căng thẳng lâu dài trên động cơ, bánh răng, vòng bi và các yếu tố cấu trúc, đặc biệt là khi ăng-ten phải giữ vị trí chống lại mô-men xoắn gió trong thời gian dài.

2. Đánh giá Trọng Tâm và tải trọng thời điểm

Xếp hạng tải trọng một mình là không đủ. Ăng ten Định hướng có thể dài, rộng hoặc gắn với độ lệch, làm dịch chuyển Trọng Tâm (răng cưa). Bánh răng càng xa trục quay, mô-men xoắn cần thiết để khởi động, dừng và giữ ăng-ten ở một góc độ cố định càng cao.

Khi so sánh các nền tảng, hãy xem xét liệu nhà sản xuất có cung cấp hướng dẫn về các mức giảm giá cho phép hoặc tải thời điểm hay không. Một nền tảng có thể xử lý một trọng lượng nhất định khi răng cưa gần trục, nhưng phải vật lộn khi cùng một trọng lượng được gắn xa hơn. Đối với Lắp đặt cực đỉnh và ăng ten lớn hơn, dung lượng khoảnh khắc có thể quan trọng như số tải trọng tiêu đề.

3. Độ chính xác định vị, Độ lặp lại đặt trước và phản ứng dữ dội

Hệ thống giám sát RF Counter-Drone thường sử dụng các mẫu quét và cài đặt trước. Các cài đặt trước có thể bao gồm các vòng bi được xác định trước để che các hành lang chính, các vectơ tiếp cận đã biết hoặc các hướng hiệu chuẩn được sử dụng để xác thực hiệu suất DF. Trong các quy trình công việc này, Độ lặp lại cũng quan trọng như độ chính xác tuyệt đối.

Hãy tìm một nền tảng cung cấp độ chính xác định vị đặt trước cao (thường là khoảng ± 0.1 ° hoặc tốt hơn cho các ứng dụng đòi hỏi khắt khe) và độ lặp lại ổn định khi quay về cùng góc phương vị và góc độ cao. Phản ứng dữ dội-Những Khoảng Trống nhỏ trong việc gắn thiết bị-Có thể gây ra tình trạng quá tải, cố định hoặc chỉ cuối không nhất quán. Theo thời gian, phản ứng dữ dội có thể tăng lên do hao mòn, đặc biệt là dưới tải trọng gió và đảo chiều định hướng thường xuyên.

Nếu hệ thống của bạn dựa vào ước lượng vòng bi và chỉ trỏ nhất quán, hãy ưu tiên các nền tảng được thiết kế để định vị cơ học chính xác, với thiết kế truyền dẫn mạnh mẽ và điều khiển phản hồi Thích hợp cho chuyển động lặp lại.

4. Giữ mô-men xoắn và chịu tải gió

Gió thường là yếu tố thực tế chiếm ưu thế cho các nền tảng định vị ăng ten. Ăng ten Định hướng có diện tích bề mặt đáng kể và tải trọng gió chuyển thành mô-men xoắn có thể đẩy ăng ten ra khỏi tiêu đề dự định của nó. Điều này đặc biệt quan trọng đối với các tháp và mái nhà, nơi tốc độ gió và nhiễu loạn cao hơn.

Để lựa chọn phù hợp, đánh giá không chỉ Tốc độ chuyển động mà còn khả năng giữ. Một nền tảng phải chống lại chuyển động do gió gây ra khi giữ một góc cố định để theo dõi. Cấu trúc kết cấu cứng nhắc, đầu ra mô-men xoắn mạnh, và thiết kế phanh hoặc giữ ổn định giúp chống trôi. Trong một số triển khai, Ăng-ten có thể vẫn chỉ vào một khu vực cố định trong thời gian dài; do đó giữ ổn định là một yêu cầu về hiệu suất, không phải là một tính năng tiện lợi.

Nếu có, hãy xem lại thông số kỹ thuật tải gió, khu vực ăng-ten được đề xuất và hướng dẫn lắp đặt (chẳng hạn như chiều cao cực tối đa, độ cứng của giá đỡ và khuyến nghị gia cố). Ngay cả một nền tảng có độ chính xác cao cũng có thể hoạt động kém nếu cấu trúc lắp bị uốn cong quá mức.

5. Độ bền ngoài trời: ăn mòn, niêm phong và khí hậu

Việc triển khai Counter-Drone thường xuyên ở ngoài trời, bao gồm các khu vực ven biển, cảng, khí hậu nhiệt đới, sa mạc và các khu công nghiệp có bụi và chất ô nhiễm. Nền tảng Pan Tilt nên được thiết kế để tiếp xúc lâu dài, không thường xuyên sử dụng ngoài trời.

Các cân nhắc về độ bền chính bao gồm chống ăn mòn, vỏ chống chịu thời tiết, các bộ phận cơ khí kín và phạm vi nhiệt độ hoạt động rộng. Trong môi trường nhiệt đới, độ ẩm và chu kỳ mưa thường xuyên có thể đẩy nhanh quá trình ăn mòn và ảnh hưởng đến các thành phần không được niêm phong. Ở các vùng ven biển, phun muối là một động lực đáng tin cậy chính. Đối với cài đặt từ xa, độ tin cậy và niêm phong thường quan trọng hơn tốc độ tối đa.

Cũng xem xét định tuyến cáp và bảo vệ đầu nối. Quản lý cáp kém có thể giới thiệu Tải trọng cơ học bổ sung, tăng độ mòn và tạo ra các điểm xâm nhập nước làm giảm độ tin cậy theo thời gian.

6. Điều khiển giao diện và tích hợp hệ thống

MộtBệ nghiêngĐược sử dụng trong hệ thống giám sát RF máy bay không người lái Phải tích hợp với kiến trúc điều khiển tổng thể. Các yêu cầu điển hình bao gồm điều khiển từ xa thông qua giao diện nối tiếp hoặc mạng, hỗ trợ các vị trí đặt trước và khả năng tương thích với các thói quen quét tự động.

Từ góc độ hệ thống, khả năng đáp ứng và ổn định chỉ của nền tảng ảnh hưởng đến mức độ Phần mềm giám sát RF có thể tương quan định hướng ăng-ten với các phép đo RF. Ví dụ: Nếu nền tảng trì hoãn các lệnh hoặc cài đặt không nhất quán, phần mềm có thể liên kết tín hiệu với các góc không chính xác, giảm độ chính xác của DF.

Lập kế hoạch tích hợp nên bao gồm cách nền tảng được chỉ huy (Điều khiển thủ công, quét theo lịch trình, trỏ theo hướng sự kiện), Cách lưu trữ cài đặt trước và cách hệ thống xác minh vị trí (phản hồi, báo cáo trạng thái, hoặc thói quen hiệu chuẩn).

7. Độ tin cậy, bảo trì và tổng chi phí sở hữu

Nhiều trang Web giám sát Counter-Drone hoạt động liên tục và có thể khó truy cập. Trong những trường hợp này, các chuyến đi bảo trì rất tốn kém và thời gian chết là không thể chấp nhận được. Chọn một nền tảng mạnh mẽ về mặt cơ học với độ tin cậy đã được chứng minh giúp giảm tần suất bảo trì và cải thiện tổng chi phí sở hữu (tCo).

Khi so sánh các tùy chọn, hãy xem xét tính khả dụng của phụ tùng thay thế, hỗ trợ kỹ thuật dài hạn và khả năng phục vụ. Giá trả trước thấp hơn có thể trở nên tốn kém nếu nền tảng yêu cầu điều chỉnh thường xuyên, thay thế hoặc sửa chữa tại chỗ. Để giám sát nhiệm vụ quan trọng, độ ổn định cơ học đã được chứng minh thường vượt xa danh sách tính năng thêm phức tạp mà không cải thiện hiệu suất lõi.

Những Sai Lầm phổ biến cần tránh

Các nhà Tích hợp hệ thống có thể giảm Rủi Ro bằng cách tránh một vài lỗi định kỳ: chọn chỉ dựa trên giá cả, đánh giá thấp Tải trọng gió, chọn thiết bị PTZ camera nhẹ không được thiết kế cho tải trọng ăng-ten, và bỏ qua các hiệu ứng tải trọng trung tâm và thời điểm.

Một lỗi phổ biến khác là coi Độ chính xác định vị là tùy chọn. Trong giám sát RF và quy trình công việc DF, độ lặp lại kém có thể làm giảm độ tin cậy định hướng ngay cả khi phát hiện vẫn xảy ra. Cuối cùng, đừng bỏ qua hỗ trợ lâu dài. Các chương trình Counter-Drone thường phát triển và các nền tảng có thể được duy trì và hỗ trợ qua nhiều năm là một lựa chọn an toàn hơn.

Tuân thủ và tuyên bố sử dụng hợp pháp

Bệ nghiêng hoàn toàn là thiết bị định vị cơ học. Chúng không thực hiện các chức năng trung hòa truyền RF, nhiễu, Gây nhiễu hoặc máy bay không người lái. Trong các hệ thống máy bay không người lái, các nền tảng này hỗ trợ các ứng dụng hợp pháp như giám sát tín hiệu RF, tìm hướng và tích hợp Nhận thức không phận. Tất cả các triển khai phải tuân thủ các quy định hiện hành của địa phương và các yêu cầu pháp lý.

Kết luận

Chọn nền tảng Pan Tilt phù hợp là một bước quan trọng trong việc xây dựng hệ thống giám sát RF chống máy bay không người lái đáng tin cậy. Bằng cách Đánh giá tổng Tải trọng lắp đặt, trọng tâm và tải trọng thời điểm, Độ chính xác định vị và độ lặp lại, giữ ổn định dưới tải trọng gió, độ bền ngoài trời và các yêu cầu tích hợp, các nhà lãnh đạo bảo mật và tích hợp hệ thống có thể giảm Rủi Ro và cải thiện hiệu suất lâu dài.

Nền tảng Pan Tilt được thiết kế tốt cung cấp nền tảng cơ học cho phép ăng ten định hướng và Phần mềm giám sát RF hoạt động hết khả năng của chúng-cung cấp vùng phủ sóng nhất quán, cài đặt trước đáng tin cậy, và hoạt động đáng tin cậy trong môi trường ngoài trời đòi hỏi khắt khe.
