Bộ định vị nghiêng xoay VS Bộ định vị Xoay ngang: sự khác biệt là gì?

Trong nhiều dự án kỹ thuật và tích hợp hệ thống, thuật ngữ nàyBộ định vịThường được sử dụng. Tuy nhiên, khi nói đến thiết kế hệ thống thực tế, các loại định vị khác nhau phục vụ các mục đích rất khác nhau.

Hai tùy chọn thường được thảo luận là định vị nghiêng và định vị xoay ngang. Mặc dù thoạt nhìn có vẻ giống nhau, nhưng chúng được thiết kế cho các yêu cầu chuyển động và tình huống ứng dụng khác nhau.

Bài viết này, được cung cấp bởiZiwin, Giải thích sự khác biệt chính giữa Bộ định vị nghiêng chảo và bộ định vị xoay ngang, và giúp làm rõ khi mỗi tùy chọn là lựa chọn tốt hơn.

Bộ định vị nghiêng xoay là gì?

Bộ định vị nghiêng là một nền tảng định vị cung cấp hai mức độ tự do:

Chảo (xoay góc phương vị)

Nghiêng (chuyển động độ cao)

Bằng cách kết hợp hai trục này, Bộ định vị nghiêng cho phép một thiết bị được gắn di chuyển và trỏ theo cả hướng ngang và dọc.

Thiết bị định vị nghiêng Pan thường được sử dụng trong các ứng dụng yêu cầu linh hoạt toàn bộ hướng, chẳng hạn như:

Hệ thống theo dõi quang học

Camera giám sát

Các nền tảng quan sát phải tuân theo mục tiêu trong không gian ba chiều

Do trục bổ sung, Các Bộ Định vị nghiêng Pan mang lại sự linh hoạt chuyển động cao hơn, nhưng chúng cũng đưa ra các yêu cầu kiểm soát và độ phức tạp cơ học cao hơn.

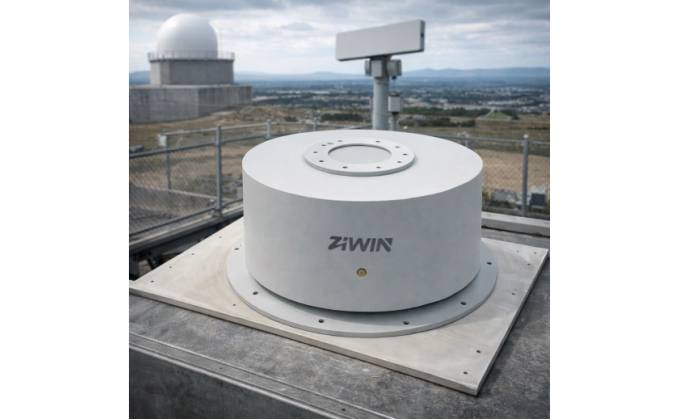

Máy định vị xoay ngang là gì?

Bộ định vị xoay ngang, còn được gọi là bộ định vị góc phương vị, cung cấp khả năng xoay có điều khiển xung quanh một trục ngang.

Không giống như Bộ định vị nghiêng, nó chỉ tập trung vào chuyển động góc phương vị. Thiết kế này làm cho nó phù hợp với các hệ thống mà chuyển động thẳng đứng hoặc là không cần thiết hoặc được xử lý bằng các phương tiện khác.

Máy định vị xoay ngang được sử dụng rộng rãi làm đế định vị cho:

Ăng ten

Mô-đun Radar

Cảm biến RF và âm thanh

Bằng cách giới hạn chuyển động đến một trục duy nhất, nền tảng đạt được độ ổn định cơ học cao hơn, logic điều khiển đơn giản hơn và khả năng chịu tải thường lớn hơn.

Sự khác biệt chính trong chuyển động và thiết kế hệ thống

Sự khác biệt cơ bản giữa mộtThiết bị định vị nghiêng xoayVà một bộ định vị quay ngang nằm ở số trục được điều khiển.

Bộ định vị nghiêng xoay mang lại hai mức độ tự do, giúp tăng tính linh hoạt nhưng cũng bổ sung các bộ phận cơ học, vòng điều khiển và các điểm hỏng hóc tiềm ẩn. Mặt khác, Bộ định vị quay ngang giúp đơn giản hóa hệ thống bằng cách tập trung vào một chuyển động duy nhất, được xác định rõ ràng.

Trong nhiều hệ thống thực tế, ít trục hơn dẫn đến:

Cải thiện độ ổn định

Độ lặp lại định vị cao hơn

Giảm độ phức tạp của hệ thống

Bảo trì lâu dài dễ dàng hơn

Đây là lý do tại sao các giải pháp trục đơn thường được ưu tiên khi Yêu cầu hệ thống cho phép.

Khi nào thì bộ định vị xoay ngang là lựa chọn tốt hơn?

Trong nhiều ứng dụng trong thế giới thực, không cần chuyển động nghiêng hoàn toàn. Thay vào đó, các hệ thống chủ yếu dựa vào điều khiển phương vị để thực hiện chức năng dự định của chúng.

Một bộ định vị xoay ngang có thể được coi là một hình thức chuyên dụng của Bộ định vị nghiêng khi chỉ cần chuyển động góc phương vị.

Các Tình Huống điển hình bao gồm:

Căn chỉnh ăng ten định hướng

Quét Radar và phát hiện mục tiêu

Tìm Hướng tín hiệu RF

Bản địa hóa nguồn âm thanh

Trong những trường hợp này, việc thêm trục nghiêng không cải thiện đáng kể hiệu suất, nhưng nó làm tăng độ phức tạp của hệ thống. Bộ định vị xoay ngang cung cấp một giải pháp hiệu quả và mạnh mẽ hơn.

Khi nào cần định vị nghiêng Chảo?

Mặc dù có những ưu điểm của nền tảng trục đơn, nhưng có những ứng dụng mà Bộ định vị nghiêng vẫn là lựa chọn chính xác.

Cần có thiết bị định vị nghiêng khi:

Mục tiêu di chuyển đáng kể ở cả góc phương vị và độ cao

Độ chính xác chỉ dọc là rất quan trọng

Hệ thống phải theo dõi các đối tượng trong không gian ba chiều

Ví dụ bao gồm hệ thống theo dõi quang học tầm xa và các nền tảng quan sát được triển khai trong môi trường địa hình phức tạp.

Chọn bộ định vị phù hợp cho ứng dụng của bạn

Chọn bộ định vị phù hợp là quyết định cấp hệ thống chứ không phải là quyết định cấp thành phần.

Các câu hỏi chính cần xem xét bao gồm:

Bạn có cần cả góc phương vị và kiểm soát độ cao không?

Độ ổn định cơ học có Quan trọng hơn tính linh hoạt của chuyển động không?

Yêu cầu trọng lượng và độ chính xác Tải trọng nào?

Tích hợp và bảo trì hệ thống phức tạp như thế nào?

Trả lời những câu hỏi này sớm trong giai đoạn thiết kế giúp đảm bảo rằng bộ định vị được chọn phù hợp với nhu cầu vận hành thực tế.

Kết luận

Thiết bị định vị nghiêng Pan và thiết bị định vị quay ngang không phải là giải pháp cạnh tranh, mà là giải pháp bổ sung. Mỗi sản phẩm đều có vai trò riêng biệt trong hệ thống định vị và điều khiển chuyển động.

Bộ định vị nghiêng xoay cung cấp sự linh hoạt định hướng tối đa, trong khi bộ định vị xoay ngang mang lại sự đơn giản, ổn định và hiệu quả khi điều khiển phương vị là yêu cầu chính.

Hiểu được sự khác biệt giữa hai loại định vị này là điều cần thiết để xây dựng các hệ thống ăng-ten, Radar và cảm biến đáng tin cậy và hiệu quả.
