Hướng dẫn cài đặt chuyên nghiệp: Các bước chính để cài đặt, hiệu chỉnh và gỡ lỗi Bộ định vị nghiêng Chảo của bạn

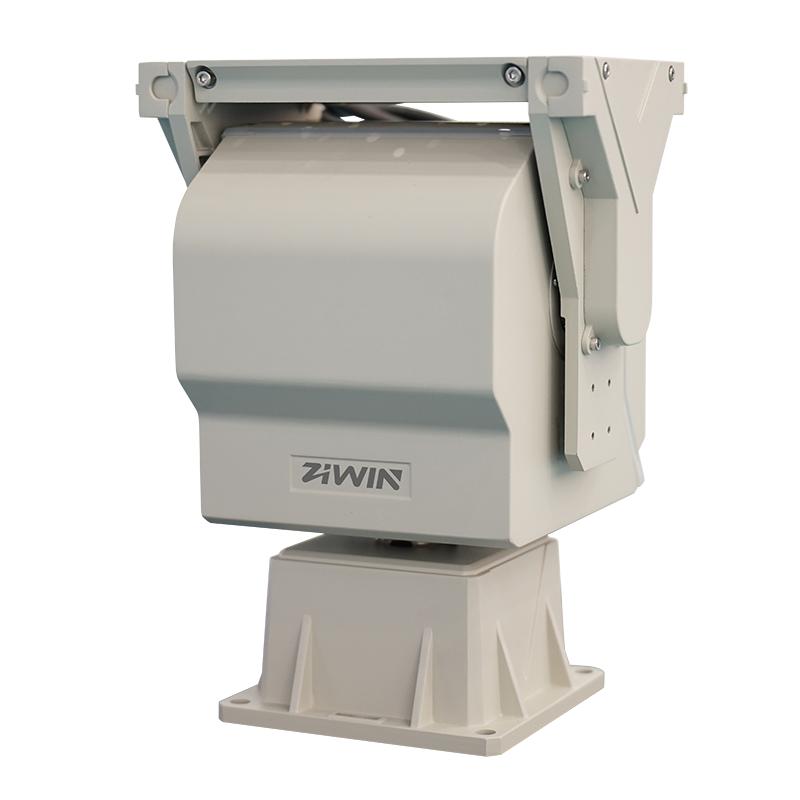

Khi bạn đã chọn thiết bị Pan Tilt hiệu suất cao (PTU), việc cài đặt chính xác, hiệu chuẩn tỉ mỉ và gỡ lỗi kỹ lưỡng là rất quan trọng để mở khóa toàn bộ tiềm năng của nó và đảm bảo tuổi thọ dài. Thuật Ngữ Bộ định vị nghiêng xoay đặc biệt làm nổi bật khả năng cốt lõi của nó là "Định vị chính xác". Hướng dẫn này cung cấp hướng dẫn từng bước để cài đặt chuyên nghiệp PTU của bạn và chi tiết các điểm hiệu chỉnh và gỡ lỗi thiết yếu, cho phép "mắt nhanh nhẹn" của bạn nhìn rõ hơn, chính xác hơn và hơn thế nữa.

Chuẩn bị lắp đặt trước

1. khảo sát địa điểm:

OXác nhận điểm lắp:Vị trí có đáp ứng nhu cầu bảo hiểm giám sát không? Có vật cản tầm nhìn không? Có thể tiếp cận để bảo trì trong tương lai không?

OĐánh Giá Kết cấu:Bề mặt lắp đặt (tường, cột, dầm) có đủ mạnh và ổn định không? Nó có thể chịu được trọng lượng và mô-men xoắn kết hợp của bộ phận nghiêng chảo, máy ảnh và tải trọng gió không? Rất quan trọng cho việc lắp đặt trên cao! Gia cố nếu cần thiết.

OKiểm tra môi trường:Chống thấm, chống bụi, điểm truy cập điện và định tuyến cáp tín hiệu có được lên kế hoạch không?

2. Chuẩn bị dụng cụ & Vật liệu:

O khoan điện, khoan búa (cho bê tông), mũi khoan thích hợp, mức độ tinh thần, Cờ Lê (đầu mở, có thể điều chỉnh), tua vít (Phillips, Đầu Phẳng), kéo dây, dụng cụ uốn, đồng hồ vạn năng, Băng keo chống nước/điện, Mastic/Silicone chống nước, dây cáp, dây an toàn (cần thiết cho công việc cao).

O giá đỡ tương thích, phích cắm tường/Neo (phù hợp với vật liệu tường), bộ phụ kiện PTU.

3. Mở và kiểm tra sản phẩm:

O xác minh nội dung chống lại Danh sách đóng gói (Thân PTU, giá đỡ, gói vít, Hướng dẫn sử dụng, v. v.).

O kiểm tra xem có hư hỏng gì khi vận chuyển không.

O xoay nhẹ các trục ngang và dọc bằng tay để kiểm tra tiếng ồn liên kết hoặc bất thường (Thận trọng: thực hiện thao tác này rất nhẹ nhàng trước khi bật nguồn để tránh làm hỏng bánh răng bên trong).

Lắp đặt cơ học của bộ phận nghiêng chảo

1. Lắp đặt khung (nếu có):

O định vị giá đỡ theo kế hoạch. Sử dụng một mức độ tinh thần để đảm bảo giá đỡ được gắn hoàn hảo. Đây là nền tảng cho việc cân bằng PTU tiếp theo! Đánh dấu lỗ, khoan, chèn Neo và buộc chặt giá đỡ một cách an toàn.

2. Gắn PTU vào giá đỡ/đế:

O căn chỉnh đế PTU với tấm gắn giá đỡ hoặc trực tiếp lên bề mặt lắp (ví dụ: để gắn mặt dây chuyền).

O siết chặt an toàn và đồng đều các vít Cung cấp PTU. Đảm bảo tất cả các ốc vít được lắp đặt và siết chặt để tránh nới lỏng khỏi rung động lâu dài.

OCấp độ xác minh:Sử dụng lại mức độ tinh thần trên đế PTU (hoặc bề mặt cân bằng được chỉ định) để xác nhận toàn bộ chảo và Đơn vị nghiêng là hoàn hảo. Điều này rất quan trọng để xoay trơn tru và Chân Trời hình ảnh cấp độ!

3. Lắp đặt camera & vỏ bọc:

O gắn máy ảnh một cách an toàn vào nền tảng máy ảnh của PTU theo hướng dẫn sử dụng của máy ảnh. Đảm bảo vít khóa được chặt chẽ.

O nếu sử dụng vỏ ngoài, lắp nó qua máy ảnh và PTU (một số ptus có giao diện vỏ tích hợp). Làm theo hướng dẫn nhà ở để niêm phong. Bắt buộc: thực hiện chống thấm kỹ lưỡng, đặc biệt là tại các điểm vào cáp, sử dụng Mastic và các tuyến chống thấm nước.

Kết nối điện & Hệ thống dây điện

An toàn là trên hết! Ngắt kết nối tất cả nguồn điện trước khi tiếp tục!

1. Kết nối cáp nguồn:

O xác nhận điện áp yêu cầu của PTU (AC24V/DC24V/DC12V). Sử dụng cáp được đánh giá phù hợp với đồng hồ đo Đủ (xem xét giảm điện áp qua khoảng cách).

O Dải dây kết thúc và kết nối với các cực điện của PTU ( / -hoặc L/n, khớp cẩn thận với sơ đồ nối dây PTU!).

O thực hiện cách nhiệt và chống thời tiết (Ngoài trời). Các thiết bị xoay nghiêng công nghệ ziwin thường có các khối đầu cuối tiện lợi hoặc các đầu nối hàng không.

2. Kết nối cáp tín hiệu điều khiển (RS-485):

O Sử dụng cáp xoắn đôi (STP) được bảo vệ (ví dụ: Một cặp từ Cáp CAT5E/Cat6 hoặc cáp RS-485 chuyên dụng). Tấm chắn rất quan trọng để chống ồn.

O kết nối giao diện RS-485 của PTU (thường được dán nhãn A /B-hoặc D /D-) với giao diện tương ứng trên bộ điều khiển (DVR/NVR/bàn phím).

OCấu hình mạng quan trọng:

• Đảm bảo toàn bộ mạng RS-485 sử dụng cấu trúc liên kết "chuỗi cúc" (bus), không phải cấu trúc liên kết sao.

• Chỉ lắp đặt điện trở kết thúc 120Ω giữa thiết bị đầu cuối A và B ở thiết bị cuối cùng trên xe buýt (thường là đầu PTU hoặc đầu điều khiển cuối cùng). Điều này rất cần thiết để liên lạc ổn định mà không bị mất gói tin! Xem xét cẩn thận Hướng dẫn sử dụng của bộ điều khiển và PTU về việc chấm dứt.

ONối đất khiên:Chỉ nối tấm chắn cáp ở một đầu (thường là ở bộ điều khiển hoặc đầu nguồn) đến một mặt đất thích hợp. Để đầu kia không được kết nối để tránh các vòng lặp trên mặt đất.

3. Kết nối Video/cáp mạng:

OCamera Analog:Kết nối cáp video (ví dụ: SYV-75-5) với giao diện đầu vào video của PTU (nếu nó tích hợp vòng trượt Video).

OCamera IP (mạng):Kết nối cáp mạng với giao diện mạng của PTU (cũng thông qua vòng trượt). Khuyên dùng cáp Ethernet được bảo vệ (STP).

OThực hiện chống thời tiết!

4. Quản lý & bảo vệ cáp:

O Sử dụng dây cáp để bó riêng và bảo đảm nguồn điện, điều khiển và Cáp Video/Mạng, ngăn ngừa rối và căng.

O đối với chạy ngoài trời, sử dụng ống dẫn hoặc khay cáp để bảo vệ cáp khỏi nắng, mưa và hư hỏng.

O để lại một vòng Cáp phục vụ đầy đủ tại điểm thoát của PTU để tránh bị giật trong khi quay.

Thiết lập cơ bản và bật nguồn ban đầu

1. Kiểm tra cuối cùng:Tất cả các kết nối có chính xác và an toàn không? Hoàn thiện chống thời tiết? Ốc vít siết chặt?

2. Bật nguồn:Áp dụng năng lượng. Quan sát đèn báo PTU (nếu có)-nên hiển thị trạng thái bình thường (ví dụ: bật đèn LED nguồn, Đèn Led comms nhấp nháy).

3. Kiểm tra giao tiếp:Sử dụng bàn phím điều khiển hoặc phần mềm VMS, gửi các lệnh cơ bản (ví dụ: Xoay trái, xoay phải). Quan sát xem bộ phận nghiêng có phản hồi không.

4. đặt mã Địa chỉ:Nếu có nhiều ptus trên mạng, hãy đặt một địa chỉ RS-485 duy nhất cho mỗi địa chỉ thông qua các công tắc DIP trên PTU hoặc phần mềm (nếu được hỗ trợ). Địa chỉ xung đột gây ra sự hỗn loạn kiểm soát.

5. Thiết lập giao thức:Thông qua công tắc DIP hoặc phần mềm, đặt Giao thức truyền thông của PTU khớp chính xác với bộ điều khiển (bàn phím/DVR/VMS).

Lõi: hiệu chuẩn & tinh chỉnh

1. Hiệu chuẩn cấp độ (xác nhận lại):

O Sử dụng phần mềm điều khiển/bàn phím để xoay PTU về vị trí nằm ngang (chảo 0 °). Quan sát xem Đường Chân Trời (hoặc đối tượng tham chiếu) trong hình ảnh của máy ảnh có ở mức không. Nếu không cân bằng, giá đỡ vật lý không hoàn hảo.

Giải pháp O:Tắt nguồn. Hơi nới lỏng các ốc vít (không tháo ra). Shim dưới đế với vòng đệm mỏng cho đến khi hình ảnh được cân bằng. Vặn lại ốc vít an toàn. Đây là nền tảng để định vị chính xác.

2. Cài đặt và hiệu chỉnh vị trí đặt trước:

O Điều khiển PTU bằng bộ điều khiển để nhắm Máy ảnh chính xác vào một điểm mục tiêu quan trọng, riêng biệt.

O lấy nét ống kính một cách sắc nét.

O trên bộ điều khiển (bàn phím/VMS), gọi hàm "Set Preset" và gán một số đặt trước (ví dụ: 1).

OBước chính: hiệu chỉnh phản hồi vị trí:Thiết bị định vị Pan Tilt Chất lượng cao (như dòng ziwin) thường hỗ trợ:

• Lệnh học/ghi vị trí:Gửi lệnh cho PTU biết "vị trí hiện tại này là vị trí thực tế cho Preset x." Điều này sử dụng bộ mã hóa bên trong để ghi lại góc chính xác.




• Tinh chỉnh trực quan (tùy chọn):Một số hệ thống tiên tiến cho phép điều chỉnh mức điểm ảnh nhỏ của điểm trung tâm hình ảnh cài sẵn.

OKiểm tra độ lặp lại:Di chuyển PTU ở nơi khác. Nhớ lại cài đặt trước mới. Quan sát xem nó có quay về mục tiêu chính xác không. Lặp lại nhiều lần để kiểm tra độ lặp lại. Độ lệch đáng kể đảm bảo kiểm tra độ ổn định của giá treo, khả năng quá tải hoặc độ chính xác của PTU.

3. Cài đặt giới hạn (nếu cần):

OGiới hạn ngang:Lái PTU đến vị trí được phép ở ngoài cùng bên trái, đặt giới hạn bên trái. Lặp lại cho đúng giới hạn. Ngăn chặn cuộn dây cáp hoặc va chạm.

OGiới hạn dọc:Đặt Góc tối đa hướng lên (nghiêng lên) và hướng xuống (nghiêng xuống). Ngăn máy ảnh va vào vỏ hoặc giá đỡ.

4. Cài đặt tốc độ & chế độ:

O đặt tốc độ xoay và nghiêng thích hợp (tốc độ hành trình, tốc độ theo dõi) trong phần mềm điều khiển.

O đặt vị trí nhà.

O bật chức năng tự động lật (nếu được hỗ trợ bởi PTU và camera).

O Định cấu hình đường dẫn hành trình (mẫu/chuyến tham quan).

Thử nghiệm & vận hành lần cuối

· Kiểm tra tất cả các chức năng điều khiển: hướng xoay/nghiêng, thay đổi tốc độ, thu hồi cài đặt trước, bay, trả lại vị trí nhà.

· Kiểm tra độ chính xác đặt trước ở các mức thu phóng khác nhau (Thu phóng cao hơn đòi hỏi độ chính xác cao hơn).

· Mô phỏng mục tiêu di chuyển để theo dõi thử nghiệm (thủ công & tự động theo dõi).

· Kiểm tra độ ổn định của hình ảnh để có độ rung đáng chú ý trong quá trình di chuyển.

· Hoàn thành danh sách kiểm tra lắp đặt và vận hành.

Mẹo bảo trì

· Định Kỳ (ví dụ: hàng quý) kiểm tra độ kín của vít lắp.

· Làm sạch vỏ PTU, đặc biệt là lỗ thông hơi (cho quạt/lò sưởi) và đường nối trên chảo ngoài trời và các bộ phận nghiêng, để tránh bụi tích tụ ảnh hưởng đến làm mát và chống thời tiết.

· Kiểm tra dây cáp xem có bị lão hóa, hư hỏng hoặc động vật cắn không.

· Thường xuyên kiểm tra độ chính xác đặt trước và các chức năng cơ bản.

Kết luận:Việc cài đặt và gỡ lỗi Bộ định vị nghiêng đòi hỏi sự kiên nhẫn và chú ý đến từng chi tiết. Tuân thủ nghiêm ngặt các tiêu chuẩn lắp đặt, nhấn mạnh vào hiệu chuẩn cấp độ và hiệu chuẩn đặt trước, và đảm bảo các kết nối điện chính xác và đáng tin cậy (đặc biệt là mạng RS-485) là tối quan trọng để đảm bảo độ chính xác, ổn định lâu dài, và độ tin cậy của bộ phận nghiêng Chảo của bạn. Công nghệ ziwin không chỉ cung cấp các thiết bị Pan Tilt Chất lượng cao, mà các hướng dẫn sử dụng toàn diện và hỗ trợ kỹ thuật sẵn có của chúng tôi sẽ hướng dẫn bạn lắp đặt và vận hành thành công.
