Thiết bị nghiêng chảo là gì? Hướng Dẫn Kỹ thuật đầy đủ cho bộ phận nghiêng xoay của máy ảnh (2025)

Trong hệ thống giám sát tầm xa, bảo vệ biên giới, bảo mật chu vi và hệ thống hình ảnh eo/IR, thiết bị Pan Tilt (PTU) là một trong những thành phần quan trọng nhất. Mặc dù ống kính, cảm biến và máy ảnh nhiệt thường nhận được nhiều sự chú ý hơn, nhưng chính bộ phận nghiêng của máy ảnh quyết định liệu một hệ thống có thể duy trì theo dõi độ chính xác cao hay không, tồn tại trong thời tiết khắc nghiệt, và cung cấp hình ảnh ổn định trong chu kỳ hoạt động dài.

Bài viết này giải thích thiết bị Pan Tilt là gì, hoạt động như thế nào, sử dụng ở đâu và cách chọn mẫu phù hợp cho các ứng dụng giám sát chuyên nghiệp.

Thiết bị nghiêng chảo là gì?

Bộ phận nghiêng nghiêng là một cơ chế cơ giới hai trục xoay máy ảnh hoặc tải trọng đa cảm biến theo chiều ngang (xoay) và chiều dọc (nghiêng). Nó cho phép vùng phủ sóng rộng, theo dõi tầm xa, quét tự động và định vị lại nhanh chóng.

Một PTU chuyên nghiệp cung cấp:

• Xoay trơn tru, có kiểm soát

• Mô-men xoắn cao để nâng tải trọng nặng

• Định vị góc chính xác (0.01 °-0.1 °)

• Ổn định dưới gió, rung hoặc sốc

• Điều khiển từ xa hoặc tự động thông qua các giao thức Ethernet, RS485, ONVIF hoặc tùy chỉnh

Bộ phận nghiêng xoay của máy ảnh là gì?

Bộ phận xoay nghiêng của máy ảnh được thiết kế đặc biệt cho máy ảnh có ánh sáng nhìn thấy, cảm biến nhiệt, mô-đun thu phóng hoặc tải trọng đa cảm biến eo/IR kết hợp.

So với máy ảnh PTZ của người tiêu dùng, PTU chuyên nghiệp cung cấp:

• Tải trọng 3-200 kg

• Mô-men xoắn hoặc động cơ servo thay vì động cơ bước nhỏ

• Độ chính xác định vị cao hơn nhiều

• Bảo vệ môi trường IP66-IP68

• Khả năng tích hợp tùy chỉnh đầy đủ







Làm thế nào mộtThiết bị xoay nghiêngCông trình: Cơ chế bên trong

Động cơ mô-men xoắn truyền động trực tiếp

Ptus cao cấp sử dụng động cơ truyền động trực tiếp không chổi than, mang lại khả năng quay nhanh, không phản ứng dữ dội, Độ chính xác cao và tuổi thọ cực dài.

Cơ cấu bánh răng hoặc bánh răng sâu

Phổ biến trong ptus hạng trung. Chúng cung cấp khả năng tự khóa tốt, chuyển động ổn định và hiệu suất tiết kiệm chi phí.

Hệ thống mã hóa

Bộ mã hóa cung cấp phản hồi chính xác, cho phép cài đặt trước chính xác, quét lặp lại và điều khiển vòng kín.

Thiết bị điện tử điều khiển

Ptus hiện đại hỗ trợ RS485, Can bus, Ethernet IP và cung cấp SDK để tích hợp cấp hệ thống.

Bảo vệ môi trường

Ptus chuyên nghiệp chịu được mưa, tuyết, gió lớn, nhiệt độ Sa Mạc và môi trường ven biển ăn mòn.

Số liệu hiệu suất chính

• Khả năng tải trọng-thường là 3-200 kg tùy theo mẫu.

• Tốc độ xoay & nghiêng-quan trọng để theo dõi UAV và quét nhanh.

• Độ chính xác định vị-cần thiết cho hình ảnh zoom tầm xa.

• Đầu ra mô-men xoắn-cho phép PTU chống lại gió và quán tính.

• Hiệu suất ổn định-giảm rung và jitter hình ảnh.




Ứng dụng của ptus chuyên nghiệp

• Giám sát biên giới và bờ biển

• Giám sát mỏ dầu khí

• An ninh vành đai sân bay và cảng biển

• Bảo vệ thành phố thông minh và cơ sở hạ tầng

• Hệ thống eo/IR quốc phòng và quân sự

• Kiểm tra và giám sát tháp Viễn Thông




Thiết bị xoay nghiêng so với thiết bị định vị xoay nghiêng

Mặc dù thường được sử dụng thay thế cho nhau, một bộ phận nghiêng thường đề cập đến Cơ chế trục kép đầy đủ bao gồm động cơ, bộ mã hóa và thiết bị điện tử điều khiển, trong khi đó, một bộ định vị nghiêng là một thuật ngữ Kỹ thuật tập trung vào chính nền tảng cơ khí/quay.

Cách chọn PTU phù hợp

Tiêu Chí lựa chọn quan trọng bao gồm:

• Trọng tải và trọng tâm

• Tốc độ quay cần thiết

• Yêu cầu độ chính xác (0.01 ° / 0.02 ° / 0.1 °)

• Nhiệt độ môi trường và xếp hạng IP

• Tương thích giao thức truyền thông

• Chu kỳ nhiệm vụ và loại ứng dụng




Tại sao các hệ thống chuyên nghiệp sử dụng ptus thay vì camera PTZ

Một PTU cung cấp mô-men xoắn lớn hơn nhiều, ổn định, chính xác và hỗ trợ đa cảm biến. Camera PTZ không phù hợp với tầm xa eo/IR, tải trọng lớn hoặc môi trường khắc nghiệt.

Kết luận

Thiết bị xoay nghiêng là nền tảng của hệ thống giám sát tầm xa và eo/IR hiện đại. Nó đảm bảo theo dõi ổn định, định vị chính xác và hiệu suất ngoài trời 24/7 đáng tin cậy, ngay cả trong điều kiện khắc nghiệt.

Tìm hiểu thêm

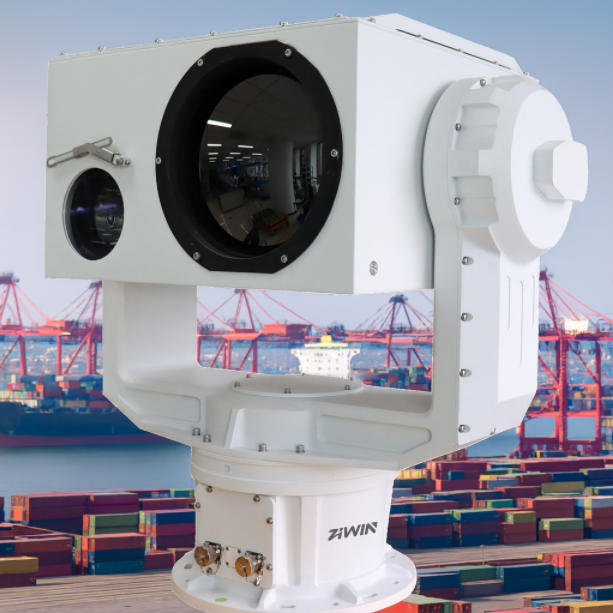

Ziwin cung cấp đầy đủ các thiết bị xoay nghiêng chuyên nghiệp với độ chính xác tùy chỉnh và thiết kế động cơ mô-men xoắn.
