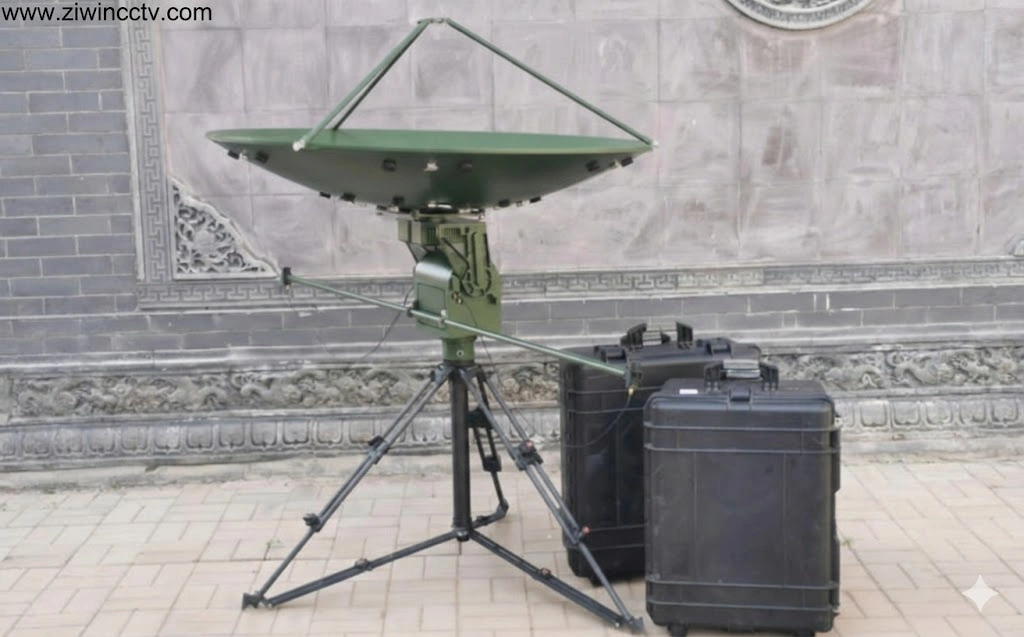

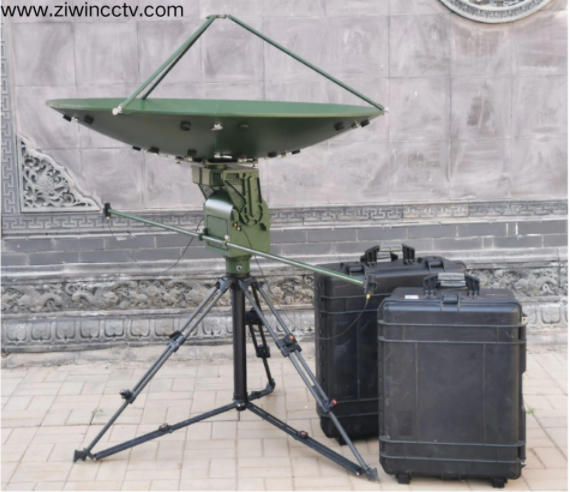

Làm thế nào để chọn một đơn vị Pan-Tilt với phản hồi RF kép cho hệ thống ăng ten

Hướng dẫn thiết thực từ Yêu cầu hệ thống đến triển khai kỹ thuật

Đối với các hệ thống Radar, liên lạc và chống UAS, ăng ten thường được gắn vào các đơn vị Pan-Tilt (ptus) để cung cấp phạm vi bao phủ phương vị hoàn chỉnh và chỉ chính xác. Một vấn đề quan trọng nhưng thường bị bỏ qua trong các ứng dụng này là việc định tuyến tín hiệu RF giữa mặt đứng và nền tảng quay. Yêu cầu về phản hồi rf kép kết hợp với những thách thức có sẵn trong việc lựa chọn một thiết bị xoay nghiêng thích hợp để phù hợp với chúng có tác động lớn đến sự ổn định của hệ thống và tính toàn vẹn tín hiệu cũng như độ tin cậy lâu dài.

Bài viết này là một hướng dẫn có hệ thống và định hướng kỹ thuật để lựa chọn thiết bị Pan-Tilt phù hợp với phản hồi RF kép trong hệ thống ăng ten, mô tả chi tiết các khía cạnh của hiệu suất RF, thiết kế cơ khí và các vấn đề tích hợp thực tế.

Câu Hỏi đầu tiên: Hệ thống ăng ten của bạn có thực sự cần các kênh RF kép không?

Để so sánh bất kỳ Thông số kỹ thuật Pan-Tilt nào, Điều quan trọng là phải hiểu được kiến trúc hệ thống tiềm ẩn với chúng. trong nhiều trường hợp,  một cặp phản hồi RF không phải là một lựa chọn mà là một điều cần thiết. Những tình huống này bao gồm:

A. đường dẫn tín hiệu truyền (Tx) và nhận (RX) riêng biệt

B. Ăng Ten Chính cộng với ăng ten dự phòng để dự phòng

C. hoạt động đa băng tần (ví dụ: cảm biến vi sóng truyền thông tần số thấp)

D. Giám sát đồng thời và truyền hoặc gây nhiễu chủ động

E. Kiểm tra, hiệu chuẩn hoặc bảo trì trực tuyến mà không làm gián đoạn hoạt động

Trong Bối cảnh này, đi kèm với một cơ học Pan-Tilt vốn đã cho phép cấp nguồn RF kép là câu trả lời kỹ thuật mạnh mẽ nhất.

Hiệu suất RF là ưu tiên hàng đầu-không chỉ là khả năng xoay

Một lỗi thường gặp liên quan đến lựa chọn Pan-Tilt được đặt trọng lượng quá cao đối với góc quay và tốc độ, thay vì hiệu suất RF. Để mô tả các đơn vị Pan-Tilt Dual-RF, cần chỉ định các thông số RF sau:

Xếp hạng tiêu biểu bao gồm:

DC-3 Ghz

DC-6 Ghz

DC-8GHz

DC-18GHz

Khả năng tần số bổ sung đòi hỏi dung sai cơ học đòi hỏi cao hơn đáng kể, vật liệu tốt hơn và thiết kế phức tạp hơn của khớp quay RF. Một nguyên tắc tốt là chọn một phạm vi đáp ứng nhu cầu của hệ thống nhưng không vượt quá nhiều.

Mất chèn và ổn định trong quá trình quay

Tích cực, mất chèn thấp không chỉ cải thiện Khoảng cách phát hiện mà còn có lợi cho chất lượng truyền thông. Nhưng quan trọng hơn là sự ổn định của sự mất mát này với sự quay liên tục. Một số thiết kế cấp thấp có thể đáp ứng các yêu cầu RF đối với các thử nghiệm tĩnh, nhưng số đọc có thể thay đổi rất nhiều khi xoay, vì vậy không thể chấp nhận được đối với các trường hợp sử dụng thực tế.

Cách ly kênh (quan trọng đối với RF kép)

RF kép thực sự đòi hỏi sự cách ly cao giữa các kênh và khớp nối thấp của các đường truyền công suất cao vào đường tiếp nhận nhạy cảm. Chính thông số này tách biệt các thiết kế dual-rf thực sự với các thiết kế chỉ có hai dây cáp có cấu trúc.

Xoay 360 ° liên tục phải được hỗ trợ nguyên bản

Nếu hệ thống ăng ten cần thiết:

A. xoay liên tục 360 ° không giới hạn

B.24/7 hoạt động lâu dài

Trong trường hợp đó, sẽ rất hợp lý để loại bỏ các giải pháp dựa vào các Vòng cáp bên ngoài hoặc hệ thống dây điện với vòng quay giới hạn ngay lập tức. Đầu xoay nghiêng RF kép thích hợp nên chứa:

A. các khớp quay RF được gắn trong PTU

B. hai kênh RF miễn phí cho bất kỳ vòng quay nào

C. Cách ly vật lý của tín hiệu RF, công suất và điều khiển

Điều này rất quan trọng để phân biệt giữa các hệ thống cấp kỹ thuật và các giải pháp phòng thí nghiệm tạm thời.

Độ chính xác cơ học ảnh hưởng trực tiếp đến hiệu suất RF

Thật sai lầm khi coi RF và thiết kế cơ học là hai ngành riêng biệt. Cấu trúc cơ học của đơn vị Pan-Tilt loại RF kép xác định hiệu suất bị giới hạn bởi RF.

Các yếu tố cơ học quan trọng cần thấy là:

A. Radial chạy xuyên tâm> trục chính

B. rung động vi mô trong quá trình quay

C. chiều dài, khối lượng và cg chiều cao của ăng ten

D. Tải trọng gió hoặc quay tốc độ cao độ cứng kết cấu

Khi các ăng ten định hướng đó trở nên lớn, như 2 m × 0.3 m hoặc thậm Chí 1  m × 1 m, sự chao đảo cơ học có thể gây ra sự mất ổn định RF không thể chấp nhận được.

Giao diện và chi tiết tích hợp quan trọng hơn mong đợi

Một yêu cầu khác trong thiết bị Pan-Tilt Dual-rf  là để nó được tích hợp liền mạch với cấu trúc hệ thống. Những cân nhắc chính bao gồm:

A. các loại đầu nối RF (N, SMA,  tnc, v. v.)

B. vị trí của đầu nối cho phép định tuyến cáp sạch

C. Đầu nối hoặc cáp do khách hàng chỉ định possible có thể

D. Cách ly bên trong hợp lý  đường dẫn RF, công suất và điều khiển

Loại chi tiết này có thể có tác động rất lớn đến sự dễ dàng và thành công của việc cung cấp một Dự Án-nó sẽ bay trơn tru, Biết Những Gì mong đợi và yêu cầu thiết kế lại không trong quá trình tích hợp?

Dự phòng và độ tin cậy cho các hệ thống quan trọng

Ví dụ, trong các ứng dụng chống UAS, giám sát sân bay và an ninh biên giới hoặc giám sát các lĩnh vực cơ sở hạ tầng quan trọng, các đơn vị Pan-Tilt dự kiến sẽ hoạt động trong thời gian dài có thể đạt được nhiều năm.

Thiết kế pan-tilt dual-RF mang lại một số lợi ích quan trọng:

A. chuyển kênh RF,  cả tiểu học và trung học

B. bảo trì và chẩn đoán trực tuyến

C. Thời gian trung bình trung bình cao hơn giữa các lỗi (MTBF)

D. Giảm Rủi Ro cấp hệ thống

Trong các môi trường như vậy  việc đưa vào nguồn cấp dữ liệu RF kép không phải là một bổ sung chi phí, mà là giảm RỦI RO.

Kết luận: Lựa chọn Pan-Tilt Dual-RF là một quyết định kỹ thuật hệ thống

Chọn một thiết bị xoay nghiêng với các phản hồi RF kép không chỉ đơn giản là lựa chọn phần cứng. Nó là mộtQuyết định kỹ thuật cấp hệ thốngPhản ánh:

A. hiểu biết về kiến trúc RF tổng thể

B. Cân nhắc vận hành và bảo trì lâu dài

C. Nhấn mạnh vào độ tin cậy hơn là thông số kỹ thuật riêng biệt

Thiết bị Pan-Tilt Dual-RF được thiết kế tốt đạt được sự cân bằng giữa hiệu suất RF, độ ổn định cơ học và khả năng sẵn sàng tích hợp, đảm bảo hệ thống ăng ten hoạt động đáng tin cậy trong suốt thời gian hoạt động.
