Tại sao thiết bị xoay nghiêng là thiết yếu trong hệ thống chống máy bay không người lái

Giới thiệu: Hệ thống chống máy bay không người lái không chỉ là cảm biến

Với máy bay không người lái và UAV thu hẹp kích thước, chi phí và dễ sử dụng, do đó, có các giải pháp chống máy bay không người lái chuyển từ ngoại vi sang một khía cạnh quan trọng của các cơ chế an ninh ở độ cao thấp. Sân bay, lắp đặt quan trọng, biên giới và khu đô thị đều phụ thuộc nhiều hơn vào việc sử dụng các hệ thống cho phép phát hiện, theo dõi và giảm thiểu máy bay không người lái giả mạo.

Các cuộc trò chuyện trong ngành thường xoay quanh phạm vi Radar, độ phân giải camera và thuật toán ai . Tuy nhiên, trên thực tế, hiệu suất hệ thống thường phụ thuộc vào khía cạnh ít rõ ràng hơn-nhưng không kém phần quan trọng của bất kỳ triển khai nào; Bộ định vị Pan-Tilt.

Rõ ràng, trong bất kỳ hệ thống chống máy bay không người lái nào, chúng cũng không phải là thiết bị gắn thẻ, đôi khi tất cả đều phù hợp với chúng.

Thiết bị định vị Pan-Tilt  và kiến trúc chống máy bay không người lái

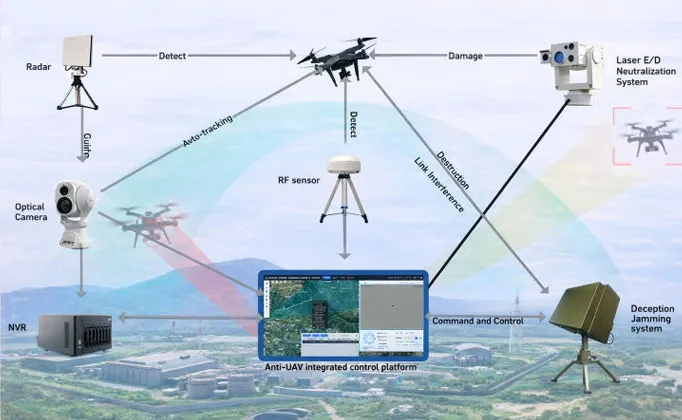

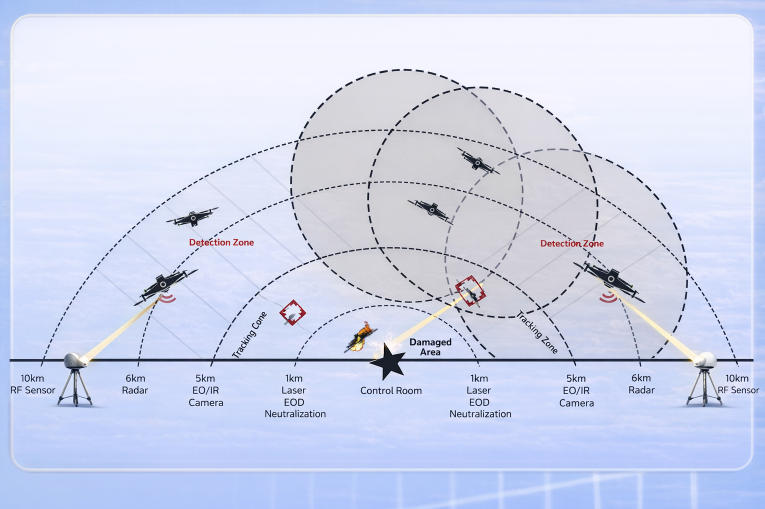

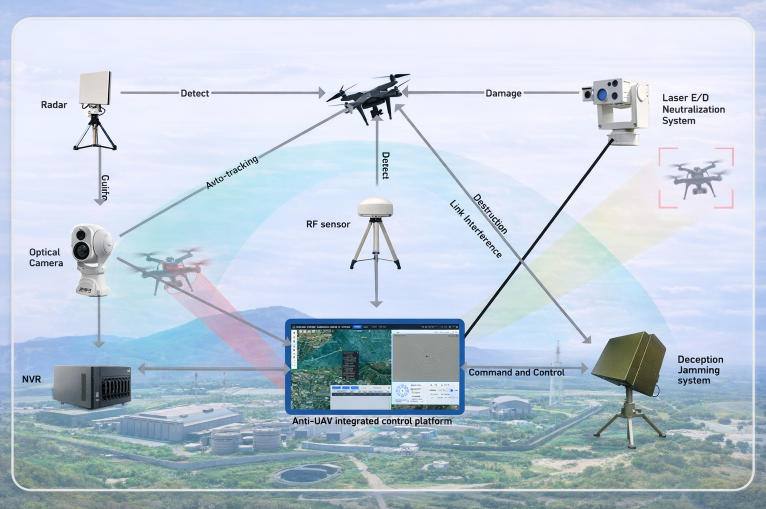

Một hệ thống chống máy bay không người lái thông dụng bao gồm ba lớp tích hợp cao:

Phát hiện

Radar giám sát hoặc cảm biến RF (thụ động) phát hiện các mục tiêu tiềm năng và các vật thể trong không phận.

Nhận dạng và theo dõi

Cảm biến eo/IR cung cấp xác nhận hình ảnh 'thật' và giám sát bền vững.

Giảm thiểu

Mục tiêu được gắn với các hệ thống RF định hướng, thiết bị gây nhiễu hoặc các hiệu ứng khác.

Vì vậy, trong suốt các cấp độ này, các bộ định vị Pan-Tilt có một vai trò đơn giản nhưng thiết yếu: Chúng mang cảm biến và bộ hiệu ứng vào sự liên kết vật lý với mục tiêu trong không gian thực. Mistarget và  ngay cả những cảm biến tốt nhất cũng trở nên không thể sử dụng được.

Chỉ chính xác: nơi độ chính xác cơ học trở thành nhiệm vụ quan trọng

Hiệu suất của Radar phụ thuộc vào độ chính xác chỉ

Ăng ten Radar  trong tháng 5 Hệ thống chống máy bay không người lái được lắp đặt trên bộ định vị Pan-Tilt để quét khu vực hoặc theo dõi mục tiêu. Geometrical pointing lỗi được ánh xạ trực tiếp vào hiệu suất Radar:

Giảm xác suất phát hiện

Theo dõi không ổn định

Báo động giả tăng

Đối với tia bút chì hoặc Radar theo dõi, Độ chính xác cơ học là sự liên tục của hiệu suất của Radar.

Theo dõi eo/IR yêu cầu kiểm soát tầm nhìn ổn định

Cảm biến eo/IR yêu cầu kiểm soát ổn định, lặp lại đối với đường ngắm để theo dõi UAV nhỏ và di chuyển nhanh. Khi khoảng cách và mục tiêu trở nên xa, THẬM CHÍ giảm một phần mười độ có thể làm mất mục tiêu của bạn. Các vấn đề cổ điển như rung, chậm hoặc lặp lại kém có xu hướng bị nhầm lẫn với lỗi phần mềm-khi vấn đề nằm ở độ ổn định cơ học.

Tại sao Chảo nghiêng cơ bản không đủ

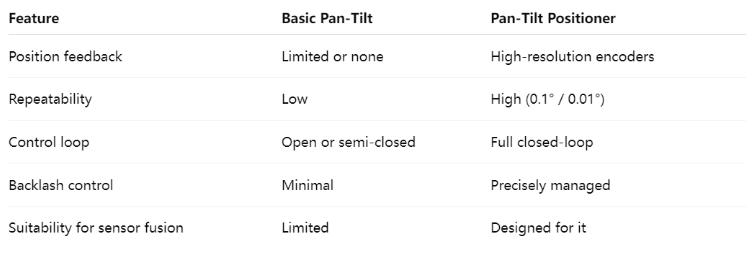

Không phải tất cả các Pan-tilts đều thích hợp  Hệ thống chống máy bay không người lái. "một" Pan Tilt Unit " (PTU) không giống như một cơ chế Pan-Tilt tiêu chuẩn:

Hệ thống chống máy bay không người lái dựa vào dữ liệu góc nhìn chính xác cho phản ứng tổng hợp cảm biến, Radar đến eo/IR handoff và theo dõi tự động. Rõ ràng, các yêu cầu như vậy chỉ có thể được đáp ứng với các định vị có phản hồi và độ lặp lại chính xác cao.

Theo dõi liên tục yêu cầu quay liên tục

Máy bay không người lái không tiếp cận từ các hướng có thể dự đoán được và các hệ thống chống máy bay không người lái thường được yêu cầu để hoạt động:

24/7

Trong mọi điều kiện thời tiết

Không cần can thiệp thủ công

Tìm hiểu thêm Phạm vi xoay hẹp gây ra các điểm mù, dẫn đường lại và làm gián đoạn quá trình theo dõi. Việc theo dõi ổn định nhưng trơn tru được tạo điều kiện thuận lợi là kết quả của việc xoay góc phương vị liên tục và đặc biệt quan trọng trong quá trình thu thập mục tiêu tốc độ cao.

Để cho phép xoay không bị gián đoạn, Bộ định vị nghiêng phải truyền đáng tin cậy:

Nguồn điện

Tín hiệu điều khiển và dữ liệu

Tín hiệu RF

Điều này đạt được thông qua vòng trượt tích hợp và khớp quay RF-Các thành phần quan trọng cho độ tin cậy của hệ thống lâu dài.

Tải trọng đa cảm biến nhu cầu ổn định cấu trúc

Hình ảnh trong khi Đây là một cảm biến tốt, hầu hết các hệ thống chống rung mới sử dụng nhiều hơn một loại cảm biến. Cấu hình điển hình có thể bao gồm:

Ăng ten Radar

Máy ảnh eo

Máy chụp ảnh nhiệt

Ăng ten RF

Có nhu cầu cao đối với Bộ định vị Pan-Tilt bằng cách gắn nhiều cảm biến trên cùng một nền tảng đòi hỏi khả năng tải trọng lớn, độ cứng kết cấu tốt và trọng tâm chính xác (COG) phân bổ. Độ lệch hoặc chuyển động cơ học làm suy yếu độ chính xác chỉ và do đó, hiệu quả hệ thống tổng thể.

Độ tin cậy lâu dài trong triển khai thực tế

Hệ thống chống máy bay không người lái không phải là nhiệm vụ một lần nhưng cài đặt vĩnh viễn được thiết kế để hoạt động qua nhiều năm. Độ chính xác trong thiết kế định vị PT là tối quan trọng, đặc biệt khi:

Tải trọng gió

Biến đổi nhiệt độ

Chuyển động liên tục

Tiếp xúc với môi trường

Kết quả là, "Thiết kế cơ khí, chất lượng ổ trục, độ phân giải bộ mã hóa và độ ổn định vòng điều khiển" cũng quan trọng như chi tiết cảm biến."

Các yêu cầu Chính Đối với thiết bị định vị độ nghiêng của chảo trong hệ thống chống trượt

Khi chọn bộ định vị nghiêng để sử dụng chống máy bay không người lái, các nhà Tích hợp phải coi nó như bất kỳ thành phần hệ thống nào khác  và đánh giá nó dựa trên:

Độ chính xác chỉ và độ lặp lại

Phản ứng dữ dội và rung động tối thiểu

Khả năng xoay liên tục

Tải trọng cho các cấu hình hệ thống đa cảm biến

Truyền công suất nhất quán, dữ liệu và tín hiệu RF

Bảo vệ ngoài trời (thường   IP65/IP66 hoặc cao)

Coi Bộ định vị Pan-tilt là một thiết bị lắp cơ bản là một Sai Lầm Lớn và đắt tiền.

Kết luận: cơ học chính xác cho phép hệ thống chống máy bay không người lái hiệu quả

Hệ thống chống máy bay không người lái thường được xác định bởi cảm biến và phần mềm của chúng, nhưng hiệu suất thực tế của chúng phụ thuộc vào mức độ chính xác của các cảm biến được triển khai và điều khiển vật lý.

Thiết bị định vị Pan-Tilt cung cấp độ chính xác cơ học, ổn định và liên tục giúp phát hiện, theo dõi và giảm thiểu.

Trong các hệ thống chống máy bay không người lái, cơ học chính xác không phải là một chi tiết hỗ trợ.
Chúng là nền tảng mà toàn bộ hệ thống hoạt động.
