Cách chọn thiết bị nghiêng Chảo Ăng ten: Hướng dẫn hoàn chỉnh của người mua

Chọn bộ phận nghiêng Pan ăng ten phù hợp là điều cần thiết để đảm bảo định vị ăng ten ổn định, chính xác trong giao tiếp không dây, theo dõi Radar và hệ thống vi sóng tầm xa. Hệ thống xoay nghiêng được thiết kế tốt giúp cải thiện độ chính xác của chỉ trỏ, tăng cường độ tin cậy của liên kết và duy trì hiệu suất dưới gió, độ rung và môi trường ngoài trời khắc nghiệt. Hướng dẫn này cung cấp một khung rõ ràng, thiết thực để giúp các kỹ sư chọn giải pháp nghiêng pan ăng ten phù hợp nhất cho các ứng dụng khác nhau.

Hệ thống nghiêng Pan ăng ten là gì?

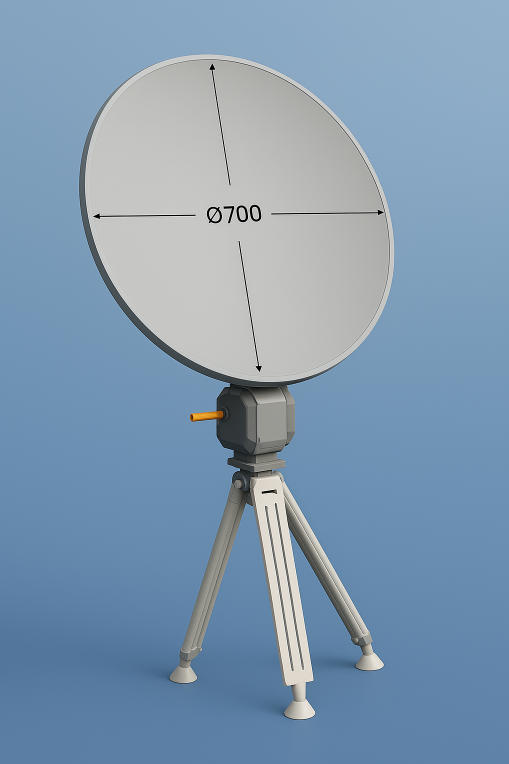

Một hệ thống nghiêng Pan ăng ten (còn gọi là bộ phận nghiêng Pan ăng ten, Bộ định vị ăng ten hoặc bộ phận nghiêng Pan) là một thiết bị cơ điện xoay ăng ten dọc theo hai trục:

-Xoay ngang

-Nghiêng-xoay dọc

Điều này cho phép các ứng dụng như:

-Theo dõi UAV / drone

-Mẫu quét và tìm kiếm Radar

-Căn chỉnh liên kết không dây và lò vi sóng tầm xa

-Giám sát bờ biển và biên giới

-Giao tiếp Hàng Hải

-Hệ thống vi sóng vệ tinh và điểm nối điểm

Các bộ phận nghiêng của ăng ten phải chịu được mô-men xoắn cao, yêu cầu độ chính xác và môi trường khắc nghiệt-đòi hỏi khắt khe hơn nhiều so với các cơ chế ptz của máy ảnh tiêu chuẩn.

Khung lựa chọn từng bước

Để chọn đúng đơn vị nghiêng Chảo ăng ten, hãy đánh giá:

1. Tải Trọng Cơ Học & mô-men xoắn

2. Hiệu suất tải gió

3. Phạm vi xoay Pan & Tilt

4. Tốc độ & gia tốc

5. Chính xác, chính xác & phản ứng dữ dội

6. Loại cơ chế truyền động

7. Giao diện truyền thông

8. Yêu cầu vòng trượt

9. Độ bền môi trường

Yêu cầu cơ học: Tải trọng, mô-men xoắn & Gió

Khả năng chịu tải tĩnh 3.1

Xác định tổng Tải trọng:

-Ăng ten + radome

-Bộ khuếch đại RF, lnas, lnbs

-Chân đế & Bộ chuyển đổi

-Cáp và đầu nối

Luôn chọn PTU có biên độ tải thêm 30-50%.

Trọng Tâm & mô-men xoắn 3.2

Ăng ten lớn tạo ra mô-men xoắn đáng kể do cánh tay thời gian dài.

Kiểm tra:

-Mô-men xoắn cực đại cho phép (N · m)

-Bù Trọng Tâm

-Cần đối trọng

Tải trọng gió 3.3

Gió có tác động lớn:

-Ăng ten lớn hoạt động giống như Cánh Buồm

-Gây ra lỗi rung lắc và theo dõi

-Có thể làm quá tải trục nghiêng nếu quá nhỏ

Yêu cầu về hiệu suất chuyển động

Phạm vi xoay 4.1 Pan & Tilt

Phạm vi tiêu biểu:

-Pan: xoay liên tục 0-360 ° (qua vòng trượt)

-Nghiêng: -90 ° đến + 90 ° hoặc 0 ° đến + 180 °

Tốc độ & Gia tốc 4.2

Ứng dụng | Tốc độ thông thường

-Căn chỉnh chính xác: 0.05-5 °/S

-Theo dõi chung: 5-30 °/S

-Theo dõi UAV/Radar: 30-80 °/S

Tăng tốc là rất quan trọng cho các tác vụ theo dõi động.

Độ chính xác, độ lặp lại & phản ứng dữ dội

Thông số chính:

-Độ phân giải-Bước chuyển động nhỏ nhất

-Độ chính xác-lệnh so với góc thực tế

-Độ lặp lại-Độ chính xác trả về đặt trước

-Backlash-Cơ khí chơi trong bánh răng

Giao tiếp tầm xa thường Yêu cầu độ chính xác 0.01 °-0.05 °.

Cơ chế truyền động của bộ phận nghiêng chảo

Ptus khác nhau sử dụng các công nghệ ổ đĩa trong khác nhau.

So sánh cơ chế truyền động:

Hầu hết các ăng-ten ptus sử dụng thiết kế lai servo + Worm-gear cho mô-men xoắn cao và chuyển động mượt mà.

Giao diện điều khiển & tích hợp

Giao diện phổ biến:

-RS-485 / RS-422-Tiêu chuẩn công nghiệp

-CANBUS-Robotics & hệ thống xe

-Ethernet (TCP/IP) -Hệ thống Radar, đa cảm biến

-Không dây-Cài đặt di động hoặc tạm thời

Đề xuất: Ethernet RS-485 cho độ linh hoạt tối đa.

Yêu cầu vòng trượt

Vòng trượt hỗ trợ xoay liên tục 360 °. Các kênh có thể bao gồm:

-Nguồn điện (12V / 24V / 48V)

-RS-485/can/Ethernet

-Khớp quay đồng trục RF

-Khớp xoay sợi quang

Bảo vệ môi trường

Ăng-ten ptus phải xử lý các điều kiện ngoài trời khắc nghiệt.

Giao diện cơ khí & lắp đặt

Kiểm tra:

-Họa tiết lỗ lắp

-Khả năng tương thích với ăng ten

-Định tuyến cáp

-Khả năng chịu tải của tháp/cột buồm

-Khe hở cho chuyển động nghiêng ăng ten

Danh sách kiểm tra lựa chọn nhanh

Cơ khí

-Tải trọng (kg)

-Mô-men xoắn (N · m)

-Phạm vi góc nghiêng/nghiêng

-Tốc độ & gia tốc

-Phản ứng dữ dội & chính xác

-Kênh vòng trượt

Điện/điều khiển

-RS-485 / CANBUS / Ethernet

-Loại bộ mã hóa

-Yêu cầu về nguồn điện

Môi trường

-IP66/67

-Nhiệt độ

-Tải trọng gió

-Chống sương muối

-Khả năng chịu rung

Cấu hình được đề xuất bởi ứng dụng

Kết luận

Bộ phận nghiêng Chảo ăng ten được lựa chọn tốt giúp cải thiện độ chính xác trỏ, độ tin cậy của hệ thống và hiệu suất hoạt động lâu dài trong môi trường ngoài trời khắc nghiệt. Bằng cách đánh giá tải trọng, Mô-men xoắn, Độ chính xác, tốc độ, cơ cấu truyền động, thiết kế vòng trượt và xếp hạng môi trường, các kỹ sư có thể đảm bảo khả năng tương thích và hiệu suất tối ưu cho bất kỳ hệ thống ăng ten nào.

Đối với yêu cầu dự án hoặc giải pháp nghiêng Pan ăng ten tùy chỉnh, vui lòng liên hệ:Sales@ziwincctv.com
