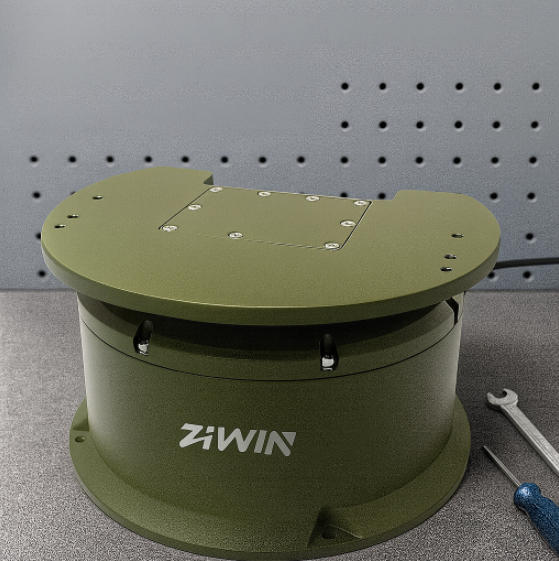

Hướng dẫn bảo trì và bảo dưỡng cho Máy định vị trục đơn

Giới thiệu

Bộ định vị một trục được sử dụng rộng rãi trong các hệ thống ăng ten, Quét Radar, nền tảng robot, kiểm tra công nghiệp và giám sát. Với bảo trì thích hợp, nó có thể mang lại sự ổn định lâu dài, xoay chính xác và hiệu suất đáng tin cậy trong cả môi trường trong nhà và ngoài trời. Mặc dù cấu trúc đơn giản hơn so với thiết bị nghiêng chảo truyền thống, việc bảo trì theo lịch trình vẫn là điều cần thiết để đảm bảo hoạt động tối ưu và kéo dài tuổi thọ.

1. Kiểm tra định kỳ: đảm bảo độ tin cậy lâu dài

Kiểm tra định kỳ giúp xác định các vấn đề ban đầu trước khi chúng ảnh hưởng đến hiệu suất hệ thống. Kiểm tra hàng tháng hoặc hàng quý được khuyến nghị tùy thuộc vào cách sử dụng và môi trường.

Kiểm tra bên ngoài

• Kiểm tra nhà ở xem có vết nứt, ăn mòn hoặc biến dạng không

• Xác nhận rằng các đầu nối vẫn được niêm phong

• Siết chặt bất kỳ ốc vít rời nào

• Kiểm tra cáp để mài mòn, uốn cong hoặc nén

• Kiểm tra độ ẩm, ngưng tụ hoặc xâm nhập nước, đặc biệt là ngoài trời




Kiểm tra vận hành

• Xoay Bộ định vị trục đơn để xác minh chuyển động mượt mà

• Đảm bảo không có giật đột ngột hoặc phản ứng dữ dội quá mức

• Nghe tiếng ồn hoặc độ rung bất thường

• Xác nhận phản hồi góc và chức năng cài đặt trước chính xác




Kiểm tra thích ứng với môi trường

• Kiểm tra bụi, cát, sương muối hoặc các hiệu ứng nhiệt độ khắc nghiệt

• Đảm bảo rằng Vỏ bảo vệ bên ngoài vẫn còn nguyên vẹn để sử dụng ngoài trời




2. Bảo trì thường xuyên: giữ độ chính xác và xoay trơn tru

Bảo trì thường xuyên giúp duy trì độ ổn định quay và độ chính xác của hệ thống khi sử dụng lâu dài.

Bôi trơn

• Vòng bi bôi trơn và khớp cơ khí theo yêu cầu

• Làm mới hoặc thay thế mỡ hộp số nếu thiết kế bao gồm một

• Khoảng thời gian khuyến nghị: 12-18 tháng để sử dụng ngoài trời; lâu hơn cho các ứng dụng trong nhà




Chống bụi và nước

• Kiểm tra các bộ phận niêm phong như vòng chữ O và miếng đệm

• Loại bỏ bụi hoặc mảnh vụn tích tụ

• Tăng cường chống thấm khi cần thiết sau khi tiếp xúc với môi trường




Kiểm tra tải trọng và kết cấu

• Xác nhận Tải trọng vẫn được gắn chắc chắn

• Đảm bảo trọng tâm không bị dịch chuyển

• Kiểm tra lắc lư hoặc mất cân bằng trong khi xoay




3. Bảo trì hoặc đại tu sâu hàng năm

Bảo trì hàng năm hoặc lâu dài tập trung vào việc khôi phục độ chính xác cơ học và đánh giá các thành phần bị mòn.

Thay thế các bộ phận hao mòn

• Vòng bi

• Vòng đệm hộp số

• Vòng chữ O

• Chất bôi trơn

• Bàn chải vòng trượt (cho các kiểu xoay liên tục)




Hiệu chuẩn hệ thống

• Cảm biến góc hiệu chỉnh

• Xác minh vị trí không và giới hạn

• Kiểm tra độ chính xác và tính nhất quán của vòng quay

• Xác nhận sản lượng mô-men xoắn dưới tải




Kiểm tra động cơ & trình điều khiển

• Kiểm tra quá nhiệt hoặc tiếng ồn bất thường

• Đo mức rút hiện tại cho những bất thường

• Đánh giá khả năng tăng tốc và hiệu suất phanh

• Xác nhận thiết bị điện tử điều khiển ổn định và phản hồi nhanh




4. Các vấn đề thường gặp và khắc phục sự cố

Dưới đây là các triệu chứng phổ biến và các bước chẩn đoán được khuyến nghị.

Xoay giật hoặc không đều

Nguyên nhân có thể xảy ra:

• Bôi trơn không đủ

• Chịu lực mỏi

• Bụi hoặc mảnh vụn bên trong hộp số

• Các vấn đề về đế hoặc lắp không ổn định

• Trọng Tâm tải trọng cao




Góc không chính xác hoặc trôi

Nguyên nhân có thể xảy ra:

• Cảm biến trôi hoặc nhiễm bẩn

• Tích tụ bụi bộ mã hóa

• Tăng phản ứng dữ dội cơ học

• Nhiễu tín hiệu điện




Tiếng ồn động cơ hoặc giảm công suất

Nguyên nhân có thể xảy ra:

• Quá tải hoặc nhu cầu mô-men xoắn quá mức

• Điện áp nguồn không ổn định

• Hao mòn hoặc lão hóa động cơ

• Nhiệt độ môi trường cao




Tín hiệu vòng trượt không ổn định

Nguyên nhân có thể xảy ra:

• Tiếp điểm vòng trượt mòn

• Độ ẩm bên trong khoang trượt

• Mệt mỏi của hệ thống dây điện bên trong

• Tốc độ quay quá mức




5. Tại sao Các Bộ Định vị trục đơn dễ bảo trì hơn

So với bộ phận nghiêng chảo, Bộ định vị một trục thường có:

• Cấu trúc cơ học đơn giản hơn

• Chỉ có một trục quay và một động cơ

• Ít điểm niêm phong để chống thấm

• Nguy cơ sai lệch cơ học thấp hơn

• Hiệu chuẩn ít phức tạp hơn

• Giảm chi phí bảo trì hàng năm




Những ưu điểm này làm cho nó rất phù hợp cho các ứng dụng chỉ cần xoay chảo hoặc xoay nghiêng, chẳng hạn như bộ định vị xoay chảo hoặc Bộ định vị xoay nghiêng, không có sự phức tạp của hệ thống trục kép.

6. thực tiễn tốt nhất để tối đa hóa tuổi thọ

• Không vượt quá tải định mức

• Giữ trọng tâm càng thấp càng tốt

• Sử dụng vỏ bảo vệ trong môi trường ngoài trời khắc nghiệt

• Tránh thời gian quay tốc độ tối đa kéo dài

• Thực hiện kiểm tra bôi trơn và niêm phong thường xuyên

• Sử dụng bảo vệ chống sét cho trình điều khiển động cơ

• Tránh thay đổi hướng nhanh, thường xuyên, góc lớn




Kết luận

Một bộ định vị trục đơn có thể mang lại hiệu suất dài, ổn định và chính xác khi được hỗ trợ bảo trì thích hợp. Cấu trúc đơn giản của nó làm cho nó dễ dàng hơn để phục vụ hơn so với một đơn vị Pan Tilt thông thường, và bôi trơn thường xuyên, kiểm tra niêm phong, hiệu chuẩn, và kiểm tra tải trọng có thể kéo dài tuổi thọ hoạt động của nó rất nhiều.

Cho dù được sử dụng như một bộ định vị xoay chảo hoặc Bộ định vị xoay nghiêng, nó cung cấp điều khiển chuyển động đáng tin cậy và bảo trì thấp lý tưởng cho các ứng dụng công nghiệp, robot, ăng-ten và giám sát.
